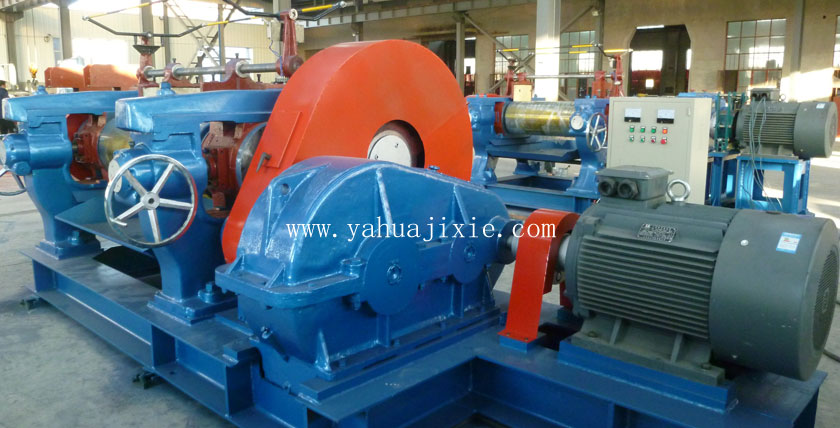

開放式開煉機主要由機體、混煉機構、傳動系統、潤滑裝置、安全制動裝置和電氣控制系統等部套組成。
|
基本結構 |
特點 |
|
|
機體 |
機座 |
型鋼焊接經定型處理、加工而成，也可鑄造制成。 |
|
|
機架 |
鑄造制成，也可鋼板焊接經定型處理、加工而成。 |
|
|
壓蓋 |
鑄造制成，也可鋼板焊接經定型處理、加工而成。 |
|
混煉機構 |
輥筒 |
輥筒采用LTG-H鉻鉬或低鎳鉻合金冷硬鑄鐵，離心澆鑄而成，表面硬度達到HS68-75，輥筒軸承可選滑動軸承（MC尼龍套或錫青銅套）或雙列滾動軸承（向心球面滾子軸承）。 |
|
|
輥溫調節 |
輥筒為中空型或鉆孔型可選，開式調溫裝置（冷卻）或閉式調溫裝置（加熱）可選。 |
|
|
調距裝置 |
蝸輪蝸桿傳動，手動或電動可選。 |
|
|
接料盤 |
普通鋼板或不銹鋼板可選。 |
|
傳動系統 |
主電機 |
可做變頻機型。 |
|
|
減速機 |
ZQ系列減速機或專用硬齒面減速機可選。 |
|
|
速比齒輪 |
鉻鉬合金鋼鍛打并表面滲碳處理或45#鋼鍛件調質、表面高頻淬火而成。 |
|
潤滑裝置 |
滑動軸承優選手動油脂潤滑，滾動軸承優選稀油強制潤滑。 |
|
|
安全制動裝置 |
拉桿式或按鈕式急停裝置可選。 |
|
|
電氣控制系統 |
采用歐姆龍和正泰電器電控元件。 |
|
|
其他選配 |
翻膠裝置、萬向節/棒銷/鏈條聯軸器、單電/雙電雙出軸、凈水除垢等可按客戶要求制作。 |
|
